| ЗАМЕНА НАСОСОВ НА ТРЕХПЛУНЖЕРНЫЕ НАСОСЫ БОЛЬШЕЙ МОЩНОСТИ |
 |
 |
|
Наше предприятие предлагает трехплунжерные насосы для замены отработавших свой срок службы аналогов.
В таблице 1 представлены основные технические характеристики изготавливаемых нами насосов и созданных на их базе насосных агрегатов.

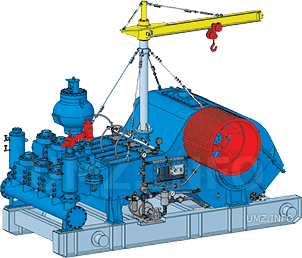

Буровые трехпоршневые насосы НБТ-475L, 600L, 750L, 1000L, 1180L, 1200L (рисунок 1) разработаны конструктивно подобными по одной хорошо зарекомендовавшей себя схеме, причем в наших насосах применены быстро изнашиваемые детали, используемые в насосах производства Уралмаш.
Для повышения контактной выносливости зубьев зубчатой передачи шестерня и колесо проходят соответствующую объемную термообработку и поверхностное упрочнение методом ионного азотирования.
|
| ПАРАМЕТРЫ |
НБТ-475L |
НБТ-600L |
НБТ-750L |
УНБТ-950 |
НБТ-1000L |
НБТ-1180L |
НБТ-1200L |
| Число поршней одностороннего действия |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Длина хода поршня, мм |
250 |
250 |
270 |
290 |
300 |
290 |
300 |
| Частота двойных ходов наибольшая в мин |
145 |
140 |
130 |
120 |
120 |
125 |
120 |
| Тип зубчатого зацепления кривошипно-шатунного механизма |
шеврон |
| Модуль зубчатого зацепления, мм |
10 |
| Угол наклона зуба, град |
30 |
28 |
30 |
| Конструкция клапанной коробки |
L-образная |
Прямоточная |
L-образная |
| Присоединительные размеры клапанной группы в клапанной коробке |
№7 API Spec 7K |
| Давление жидкости на входе не менее, МПа (кгс/см2) |
0,2 (2) |
| Давление охлаждающей жидкости при подаче в цилиндропоршневые группы, МПа (кгс/см2) |
0,15 (1,5) |
| Масса (без консольно-поворотного подъёмника, пневмокомпенсаторов, шкива и рамы), кг |
11 160 |
12 000 |
14 800 |
19 750 |
18 750 |
22 430 |
19 750 |
ЗАМЕНА НАСОСНЫХ АГРЕГАТОВ
С НЕРЕГУЛИРУЕМЫМ ПРИВОДОМ НА АГРЕГАТЫ С РЕГУЛИРУЕМЫМ ПРИВОДОМ |
|

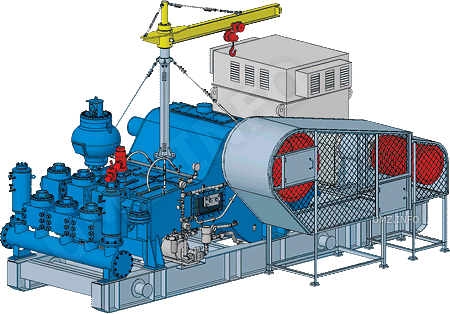

Для получения возможности регулирования подачи бурового раствора мы предлагаем заменить насосные агрегаты с нерегулируемым приводом на агрегаты с регулируемым приводом (рисунок 2).
Применение частотно-регулируемого электропривода обеспечит:
- увеличение скорости проходки;
- сокращение потребления электроэнергии;
- снижение затрат на техническое обслуживание электродвигателей;
- необходимые технологические и электрические защиты и блокировки.
|
|
Параметры электропривода насосов приведены в таблице 2.
Система автоматического регулирования электропривода насоса обеспечивает:
- плавное регулирование скорости двигателя в диапазоне от 0 до 1800 об/мин;
- ограничение темпа разгона электропривода насоса;
- поддержание заданной скорости вращения двигателя;
- ограничение момента двигателя в диапазоне от 40 до 110% от номинального значения.
|
| ПАРАМЕТРЫ |
РЕГУЛИРУЕМЫЙ ПРИВОД |
| Мощность, кВт |
500 – 1250 |
| Режим работы |
Длительный, без перегрузок |
| Электродвигатель |
Тип – асинхронный с КЗ ротором.
500 – 1 250 кВт, 660 В, номинальный ток до 1 335 А |
| Диапазон регулирования скорости двигателя, об/мин |
от 0 до 1800 |
|
|
