ЛЕБЕДКА

БУРОВЫЕ ЛЕБЕДКИ ЛБУ-1200, ЛБУ-1200К, ЛБУ-1200Д-1

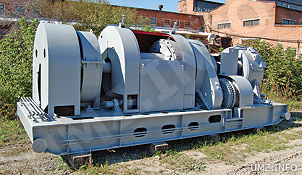

Рисунок 1
Буровая лебедка ЛБУ-1200К В советское время широкое распространение получили буровые лебедки ЛБУ-1200, ЛБУ-1200К, ЛБУ-1200Д-1. На сегодняшний день износ их механизмов достиг такой степени, что становится экономически выгодной замена всей лебедки, а не отдельных ее частей. На рисунке 1 изображена буровая лебедка ЛБУ-1200К. Технические характеристики лебедкок ЛБУ-1200, ЛБУ-1200К, ЛБУ-1200Д-1 представлены в таблице 1.

Таблица 1
ПАРАМЕТРЫ ЛБУ-1200 ЛБУ-1200К ЛБУ-1200Д-1
Максимальная грузоподъемность, т
оснастка 5х6 225 200 200
оснастка 6х7 250 320
Расчетная мощность на входе в лебедку, кВт 710 645 710
Диаметр талевого каната, мм 32 28 32
Число скоростей вращения подъемного вала 5 6 5
Размер подъемного барабана, мм
диаметр 800 650 800
длина 1 030 840 1 030
Тормозная система Ленточный тормоз с управляющим балансиром
Тормоз вспомогательный Гидродинамический
УТГ-1450
Электромагнитный
ТЭП-45
Гидродинамический
УТГ-1450
Размеры тормозного шкива, мм
диаметр 1 450 1 180 1 450
ширина 250 250 250
Габаритные размеры, мм
длина 7 250 5 750 7 407
ширина 3 545 3 181 2 776
высота 2 865 2 598 2 575
Масса, кг 26 547 22 800 23 872


ЗАМЕНА ЛЕБЕДКИ С ЦЕПНОЙ ПЕРЕДАЧЕЙ НА ЛЕБЕДКУ С ЗУБЧАТОЙ ПЕРЕДАЧЕЙ

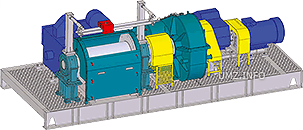

Рисунок 2
Буровая лебедка ЛБ-320-1000ЭЧР Лебедка буровая ЛБ-320-1000ЭЧР предназначена для комплектации электрофицированных буровых установок грузоподъемностью до 320 т по ГОСТ 16293, используемых при бурении разведочных и эксплуатационных скважин на нефть и газ. Климатическое исполнение – УХЛ по ГОСТ 15150.

На рисунке 2 показан общий вид буровой лебедки ЛБ-320-1000ЭЧР (вид на барабан и подъемный вал). Основные параметры и технические данные приведены в таблице 2. При работе с талевой системой с оснасткой 6 х 7 предельные параметры работы буровой лебедки на «быстрой» и «тихой» передачах приведены в таблице 3 (режим Nдв = 1000 кВт = const).

Таблица 2
ПАРАМЕТРЫ ЛБ-320-1000ЭЧР
Главный электропривод
Электродвигатель АДБ-1000-6У2
Тип электродвигателя асинхронный трехфазный
короткозамкнутый
Мощность, кВт 1 000
Напряжение, В 690
Частота вращения номинальная, об/мин 1 000
Диапазон регулирования частоты вращения, об/мин 0 – 1 800
Допускается перегрузка по моменту, кН•м ≤ 16
Редуктор Ц2-1430-3,43/8,5
Тип редуктора горизонтальный двухступенчатый
цилиндрический косозубый с двумя передачами
Номинальный крутящий момент на выходном валу, кН•м 120
Передаточные числа:
«быстрая» передача 3,93
«тихая» передача 8,5
Узел переключения передач муфта шлицевая
с силовым гидроцилиндром
Барабан
диаметр барабана, мм 630
длина барабана, мм 1 180
диаметр каната, мм 32
Габаритные размеры, мм
длина 6 670
ширина 3 000
высота 2 100
Масса, кг 22 500

Таблица 3
ПАРАМЕТРЫ «БЫСТРАЯ»
ПЕРЕДАЧА
«ТИХАЯ»
ПЕРЕДАЧА
ТОЧКА
ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
Вес на крюке талевой системы, т 50,55 320 150
Частота вращения барабана лебедки, об/мин 461 46,1 156
Скорость спуско-подъема, м/с 1,5 0,15 0,51
Натяжение ходового конца каната, т 7,65 32.3 15,08
