| ПОДЪЕМ ОТМЕТКИ СТОЛА РОТОРА СУЩЕСТВУЮЩЕГО ОСНОВАНИЯ |
 |
 |
|
Современный комплекс превенторного оборудования невозможно разместить под буровой площадкой, у которой просвет для установки превенторов меньше, чем 6,5 м. Для решения этой проблемы мы предлагаем комплекс мероприятий по увеличению данного параметра без уменьшения грузоподъемности любой буровой установки.
На рисунке 1 показано основание БУ 3000ЭУК-1М, у которого отметка пола буровой площадки поднята с 7,2 м до 8,8 м, соответственно просвет для установки превенторов увеличился с 6 м до 7,6 м. Такое изменение стало возможным за счет установки дополнительной каркасной конструкции.
|
| ЗАМЕНА СУЩЕСТВУЮЩЕГО ОСНОВАНИЯ НА НОВОЕ ТОГО ЖЕ ТИПА |
|
| В случае физического износа основания, предлагаем замену металлоконструкций для увеличения срока службы буровой установки. Сохранение конструктивных параметров гарантирует полную совместимость нового основания с имеющимся набором бурового оборудования. |
|

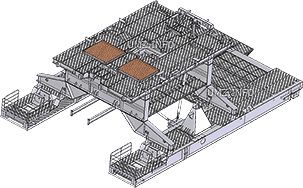

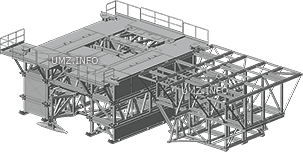

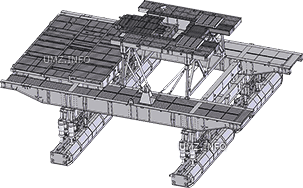

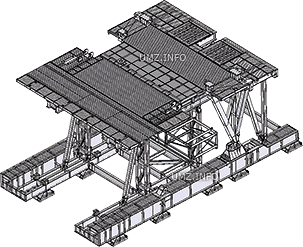

На рисунках 2, 3, 4, 5 показаны соответственно основания НБО 3Д76, 3Д86-1, 3Д86-2, 3000ЭУК-1М.
Их технические характеристики представлены в таблице 1.
|
| ПАРАМЕТРЫ |
3Д76 |
3Д86-1 |
3Д86-2 |
3000 ЭУК-1М |
| Отметка пола буровой площадки, м |
6,1 |
6,5 |
8,0 |
7,2 |
| Общая масса основания вышечно-лебедочного блока, кги |
62 110 |
76 022 |
113 800 |
63 580 |
| Отметка пола лебедочного блока, м |
6,1 |
1,4 |
1,4 |
4,2 |
| Отметка пола приводного блока, м |
6,1 |
1,4 |
1,4 |
3,9 |
| Общая масса основания приводного блока, кг |
16 000 |
17 400 |
23 450 |
|
| ЗАМЕНА СУЩЕСТВУЮЩЕГО ОСНОВАНИЯ НА ОСНОВАНИЕ НОВОЙ КОНСТРУКЦИИ |
|
 |
|
В случае замены имеющейся вышки на вышку другого типа понадобится замена всего основания или отдельных его элементов для адаптации под новые конструктивные особенности. Разработка таких мероприятий проводится индивидуально для каждого заказчика. На рисунке 6 показано основание, адаптированное под А-образные вышки и вышки с открытой передней гранью.
Достоинства этого основания:
- сокращение сроков монтажа;
- относительно небольшая масса.
|
| УСТАНОВКА ОСНОВАНИЯ НА МЕХАНИЗМ ПЕРЕМЕЩЕНИЯ И ВЫРАВНИВАНИЯ |
|
Одним из ключевых предложений по модернизации буровых установок является предложение по установке оснований стационарных буровых на механизм перемещения и выравнивания.
Переход к кустовому бурению позволит значительно сократить материальные и трудовые затраты на |
|
инженерное обустройство площадок под скважины, подъездных дорог к ним и месторождений в целом, особенно в условиях заболоченности территорий и бездорожья, где возникает необходимость сооружения искусственных оснований под скважины и дорог специальных конструкций.
|
|
|
