| Данное предложение составлено для крупных независимых буровых подрядчиков, а также для малых независимых буровых компаний, работающих на буровых установках «советской» конструкции производства Уралмашзавод, морально и физически устаревших, так как в основной массе им более 20 лет. |
|
Мы предлагаем набор мероприятий по модернизации буровых установок, в результате которых технические характеристики Вашего комплекса повысятся до уровня современных установок. При этом затраты составят лишь малую часть стоимости новой буровой. |
| ЗАМЕНА СУЩЕСТВУЮЩЕЙ ВЫШКИ НА НОВУЮ ТОГО ЖЕ ТИПА |
 |
 |
|

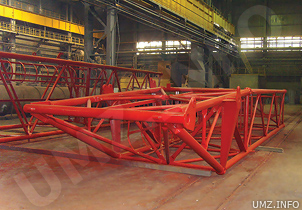

Нашим предприятием освоен выпуск А-образных (рисунки 1 и 2) и башенных вышек, и мы готовы произвести замену вышек и УПВ буровых установок.
Технические характеристики предлагаемых вышек приведены в таблице 1. |
| ПАРАМЕТРЫ |
ВМ 45/200Р |
ВМ 45/270Р |
ВМ 45/320Р |
ВБ 53/320 |
| Грузоподъемность, кН (тс) |
2 000 (200) |
2 700 (270) |
3 200 (320) |
3 200 (320) |
| Тип вышки |
мачтовая, секционная, трубчатая
с прямоугольным поперечным сечением |
Башенная с гибкой
крестовой решеткой |
| Расстояние от стола ротора до низа рамы кронблока, м |
45,0 |
45,0 |
45,0 |
53,5 |
| Расстояние по вертикали между осями нижних и верхних опорных шарниров, м |
47,55 |
47,56 |
47,56 |
|
| База нижняя (расстояние между осями опорных шарниров ног вышки), м |
10 |
10,3 |
10,3 |
10 х 10 |
| База верхняя (расстояние между опорами рамы кронблока), м: |
|
| вдоль оси приемного моста |
2,3 |
2,3 |
2,3 |
2 х 2 |
| поперек оси приемного моста |
2,3 |
2,93 |
2,93 |
|
| Масса, кг |
28 640 |
39 520 |
51 870 |
40 230 |
| ЗАМЕНА СУЩЕСТВУЮЩЕЙ ВЫШКИ НА ВЫШКУ С ОТКРЫТОЙ ПЕРЕДНЕЙ ГРАНЬЮ |
|
 |
|
По требованию заказчика нашим заводом может быть произведена замена существующей вышки любого типа на вышку с открытой передней гранью (рисунок 3) с сохранением остальных узлов комплекса бурового оборудования.
Преимущества использования вышек с открытой передней гранью:
- возможность размещения верхнего силового привода;
- при монтаже основания в нижнем положении не требуется специальных кранов большой грузоподъёмности, что сокращает сроки монтажа и облегчает работу монтажной бригады;
- транспортирование буровой вышки с одной точки бурения на другую может производиться в вертикальном положении крупным блоком и не требует проведения дополнительного перемонтажа.
Технические характеристики предлагаемых вышек с открытой передней гранью представлены в таблице 2. |
| ПАРАМЕТРЫ |
ВМ 46/250-ОГ-Р |
ВМ 46/320-ОГ-Р |
ВМ 46/600-ОГ-Р |
| Грузоподъемность, кН (тс) |
2 500 (250) |
3 200 (320) |
6 000 (600) |
| Тип вышки |
Мачтовая, секционная, с открытой передней гранью |
| Расстояние от стола ротора до низа рамы кронблока, м |
46,0 |
46,0 |
46,0 |
| Расстояние по вертикали между осями нижних и верхних опорных шарниров, м |
49,11 |
49,11 |
52,2 |
| База нижняя (расстояние между осями опорных шарниров ног вышки), м |
10 |
10 |
10 |
| База верхняя (расстояние между опорами рамы кронблока), м: |
|
| вдоль оси приемного моста |
2,6 |
2,6 |
2,6 |
| поперек оси приемного моста |
2,6 |
2,6 |
2,6 |
| Масса, кг |
54 850 |
59 730 |
70 960 |
| АДАПТАЦИЯ ВЫШКИ ПОД ВЕРХНИЙ СИЛОВОЙ ПРИВОД |
|
Системы верхнего привода (СВП) являются принципиально новым типом механизмов буровых установок, обеспечивающих выполнение целого ряда технологических операций. Стоимость современной буровой установки, оснащенной СВП очень высокая, поэтому мы предлагаем адаптировать любую имеющуюся у Вас вышку под установку верхнего силового привода.
Преимущества систем верхнего привода:
- экономия времени на наращивание труб при бурении;
- уменьшение вероятности прихватов бурового инструмента;
|
|
- расширение (проработка) ствола скважины не только при спуске, но и при подъеме инструмента;
- повышение точности проводки скважин при направленном бурении;
- повышение безопасности буровой бригады;
- снижение вероятности выброса флюида из скважины через бурильную колонну;
- облегчение спуска обсадных колонн в зонах осложнений за счет вращения;
- повышение качества керна;
- обеспечение точного крутящего момента при свинчивании и докреплении резьб, что увеличивает срок службы бурильной свечи.
|
|
|
