КОНВЕЙЕР ВИНТОВОЙ КВ-7,5-40/12ЭпР

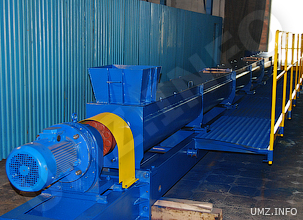

Рисунок 1
Конвейер винтовой Конвейер винтовой (рисунок 1) предназначен для транспортировки и удаления шлама, буровых и других растворов от центра загрузки на расстояния: до 12 метров, до 14 метров, до 18 метров и до 24 метров. Конвейер предназначен для эксплуатации в условиях умеренного климата, категория размещения 1 по ГОСТ 15150-69.

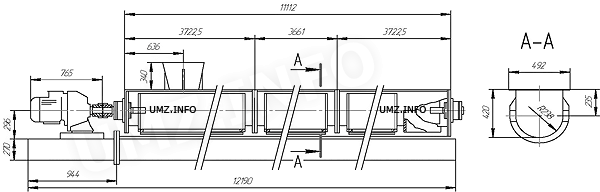

Конвейер винтовой состоит из приводного мотор-редуктора и нескольких транспортировочных секций [жёлоб с винтом (шнеком) на опорах]. Общий вид конвейера винтового показан на рисунке 2.

Конвейер винтовойо

Электропривод конвейера винтового, как правило, нерегулируемый, на базе асинхронного электродвигателя мощностью 7,5 кВт.

Электропривод по требованию заказчика может комплектоваться преобразователем частоты тока, который надежно и оптимально решает
проблемы пуска, ручного и автоматического регулирования производительности по заданной оператором программе вплоть до полной остановки электропривода.

Основные характеристики винтового конвейера приведены в таблице 1.

Таблица 1
ПАРАМЕТРЫ КВ-7,5-40/12ЭпР
Расчетная производительность, тон/час 40
Диаметр винта (шнека), мм 355
Шаг винта (шнека), мм 355
Длина конвейера (в зависимости от заказа), м 12,14,18,24
Мощность мотор-редуктора, кВт 7,5
Крутящий момент на валу винта (шнека), Н·м 1 200
Частота вращения винта, об/мин 56
Масса конвейера (сухая) при длине 12 метров, кг 3 500
