КРЮКОБЛОКИ УТБК-5-225, УТБК-6-320, УТБК-5-270, УТБК-6-500

Рисунок 1

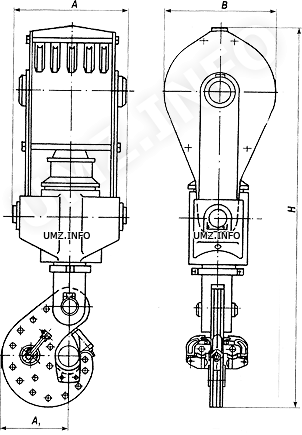

Рисунок 2

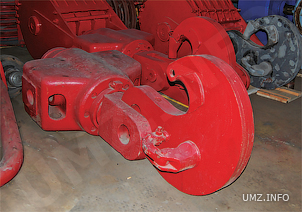

Крюкоблоки УТБК-5-225 и УТБК-6-320

Крюкоблоки УТБК-5-225, УТБК-6-320, УТБК-5-270 и УТБК-6-500 (рисунки 1 и 2) состоят из жестко соединенных между собой талевого блока и крюка. Талевый блок является подвижной частью талевой системы. В процессе бурения крюк (крюкоблок) соединяется с вертлюгом, а при выполнении спускоподъемных операций с элеватором.

Крюкоблок в процессе бурения воспринимает крутящий момент от вертлюга при вращении бурильной колонны ротором, надёжно удерживает в зеве крюка штроп вертлюга; при спускоподъемных операциях надежно удерживает штроп, обеспечивает легкость манипуляции в процессе захвата и освобождения свечей.

Параметры крюкоблоков приведены в таблице 1.
Крюкоблоки УТБК-5-225 и УТБК-6-320

Таблица 1
ПАРАМЕТРЫ УТБК-5-225
(НБО-Д, НБО-Э)
УТБК-5-225 УТБК-5-270 УТБК-6-320
(3Д86-1, 3Д86-2)
УТБК-6-500
Максимальная нагрузка на крюке, кН 2 250 2 250 2 265 3 200 4 900
Число канатных шкивов 5 5 5 6 6
Диаметр каната, мм 32 28 32 32 35
Наружный диаметр шкива, мм 1 120 1 000 1 120 1 120 1 400
Диаметр шкива по дну канавки, мм 1 000 900 1 010 1 010 1 285
Диаметр оси шкива, мм 220 220 220 260 280
Ход пружины крюка, мм 145 145 200 200 200
Габаритные размеры, мм
H 3 950 3 800 3 813 4 250 5 290
B 1 170 1 060 1 070 1 160 1 450
A 1 125 1 010 740 1 174 1 050
A1 665 665 640 665 520
Масса, кг 6 100 5 320 6 180 7 520 13 110
