| МОСТКИ ПРИЕМНЫЕ И УКРЫТИЯ |
| УСТАНОВКА МЕХАНИЗИРОВАННЫХ МОСТКОВ |
 |
| Для механизации погрузочно-разгрузочных работ на мостках и стеллажах буровой установки предлагаем замену немеханизированных мостков на механизированные. |
|
Технические характеристики механизированного приемного моста представлены в таблице 1.

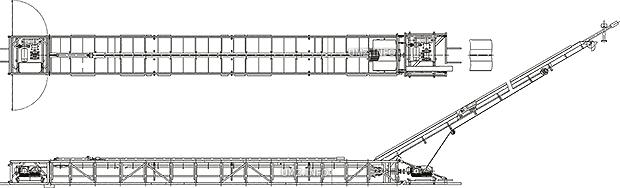

На рисунке 1 показан внешний вид предлагаемых механизированных мостков. |
| ПАРАМЕТРЫ |
МОСТКИ |
| Длина подаваемой трубы, м |
6...10 |
| Масса трубы не более, кг |
3 000 |
| Привод перемещения тележки |
асихронный |
| Электродвигатель |
|
| мощность, кВт |
15 |
| частота вращения, об/мин |
955 |
| Скорость движения тяговой цепи, м/с |
0,36 |
| Тяговое усилие, кгс |
3 000 |
| Тяговый орган |
цепь круглозвенная высокопрочная
18х64-С ТУ 12.01.73856.010-88 |
| Управление |
дистанционное с пульта |
| ЗАМЕНА КОНСОЛЬНО-ПОВОРОТНОГО КРАНА |
|
| Для замены имеющегося консольно-поворот-ного крана предлагаем кран поворотный, технические характеристики которого представлены в таблице 2.
|
|
Возможен как фиксированный вариант монтажа, так и мобильный на санях. |
| ПАРАМЕТРЫ |
КОНСОЛЬНО-ПОВОРОТНЫЙ КРАН |
| Режим работы крана |
легкий |
| Грузоподъемность, т |
3...5 |
| Радиус действия, м |
1,4...8,0 |
| Подъем и перемещение груза |
электроталью |
| Скорость движения груза, м/с (м/мин) |
|
| при подъеме |
0,13 (8) |
| при передвижении по кран-балке |
0,33 (20) |
| при повороте с максимальным радиусом |
0,47 (270) |
| Угол поворота кран-балки, рад (град) |
4,7 (270) |
| Максимальная высота подъема крюка, м |
6 |
| Длина кран-балки от оси поворота, мм |
8 600 |
| Высота крана, мм |
8 900 |
| Масса крана не более, кг |
4 800 |
| Тип электротали |
ТЭ320-51120 |
| Род и напряжение тока |
переменный |
| Управление |
Кнопочное с пульта управления |
| ЗАМЕНА НЕУТЕПЛЕННЫХ УКРЫТИЙ НА УТЕПЛЕННЫЕ С СИСТЕМОЙ ОТОПЛЕНИЯ |
|
| Замена имеющихся не утепленных укрытий на укрытия, выполненные из трехслойных панелей с утеплителем из пенополиуритана (Y=56 кг/м3) даст возможность, при наличии обогрева, при |
|
температуре окружающего воздуха до –45°С, создать плюсовые температуры в помещении блока. Оборудование системы отопления выполнено во взрывозащищенном исполнении. |
|
|
