Лебедки с редукторным...
Лебедка буровая ЛБ320-1000ЭЧР предназначена для комплектации электрифицированных буровых установок грузоподъемностью до 320 т по ГОСТ 16293, используемых при бурении разведочных и эксплуатационных скважин на нефть и газ. Климатическое исполнение – УХЛ по ГОСТ 15150.

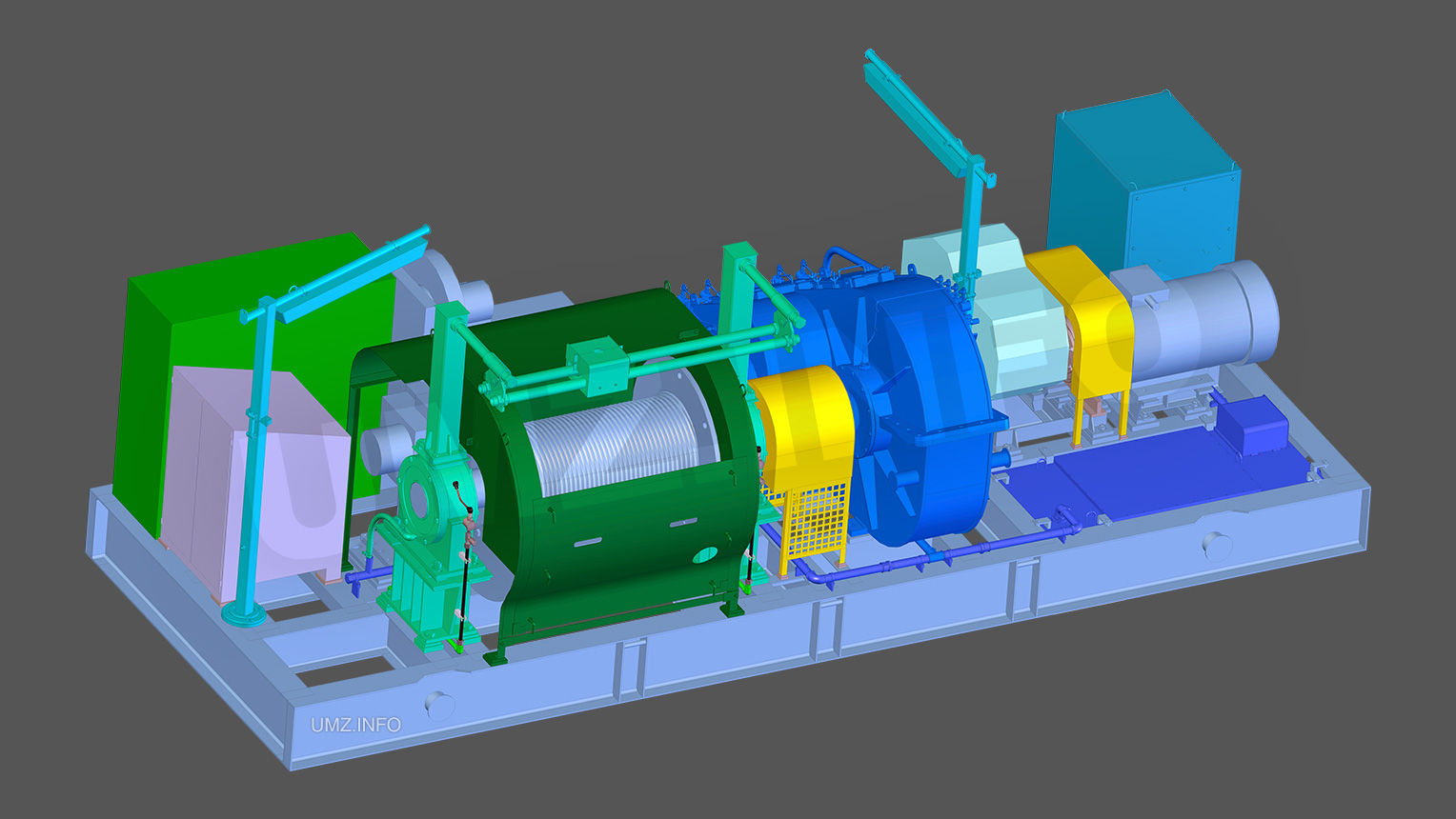

Буровые лебедки с редукторным электроприводом представляет собой моноблочную конструкцию, включающую следующие основные механизмы и машины, собранные по единообразной кинематической схеме на одной стальной раме:
  • подъемный вал с барабаном и подшипниковыми опорами;
  • редуктор зубчатый двухступенчатый с двумя передачами частоты вращения на выходной вал;
  • редуктор зубчатый вспомогательный;
  • систему тормозов подъемного вала барабана лебедки и вспомогательного редуктора;
  • систему жидкой смазки всех подшипниковых узлов редукторов, включая подшипниковые опоры подъемного вала барабана;
  • главный электропривод;
  • систему ограждений и датчиков, обеспечивающих безопасную эксплуатацию;
  • систему обогрева маслобака и маслопроводов в холодное время года;
  • контрольно-измерительные приборы (расположенные в электро- и гидрошкафах);
  • освещение;
  • успокоитель талевого каната.

Спускоподъемные операции могут осуществляться главным электроприводом при постоянстве мощности, то есть в наиболее экономичном режиме.

Процесс бурения производится и управляется как непосредственно бурильщиком (так называемый «ручной режим») из кабины, так и системой АСУ по программе в автоматическом режиме. При этом задействован либо главный электропривод, либо вспомогательный редуктор.

При выполнении спускоподъемных операций оперативное торможение производится: главным электродвигателем вплоть до полной остановки груза на заданной высоте. Аварийное торможение производится электрогидравлическим дисковым тормозом типа SHI-201FC. При внезапном обесточивании и других подобных ситуациях мгновенно срабатывает электрогид- равлический дисковый тормоз, предотвращая падение груза. Стояночный тормоз обеспечивает заторможенное состояние барабана при длительных остановках.

В буровых лебедках грузоподъемностью 200...320 тонн для главного электропривода зубчатые редукторы разработаны на базе одного корпуса с использованием однотипных подшипников и валов. Необходимые передаточные числа для двух передач «быстрая» и «тихая» редукторов с унифицированным корпусом получены сменной гитарой шестерен.

Лебедки предназначены для эксплуатации в условиях умеренного климата, исполнения У, категория размещения I по ГОСТ 15150. В зависимости от заказа все электрооборудование может иметь стандартную степень защиты IP54 или взрывозащищенное исполнение с уровнем взрывозащиты 2ЕхеIIТЗ по ГОСТ Р51330.0.

Главный электропривод – частотно-регулируемый на базе низковольтного асинхронного электродвигателя с короткозамкнутым ротором.
Технические характеристики
