ВЕРТЛЮГИ УВ-250 И УВ-320

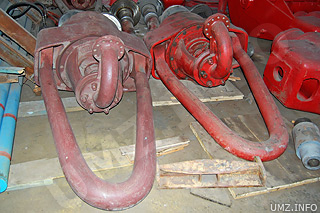

Рисунок 1

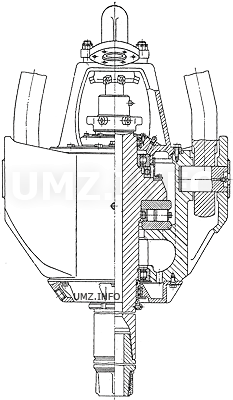

Рисунок 2
Вертлюги УВ-250 и УВ-320

Вертлюги УВ-250 и УВ-320 (рисунки 1 и 2) предназначены для удержания на весу вращающегося бурильного инструмента с одновременным подводом промывочной жидкости в колонну труб при эксплуатационном и разведочном бурении нефтяных и газовых скважин.

В модернизированных вертлюгах внедрена новая конструкция грязевой втулки, отличающаяся повышенной износоустойчивостью, которая продлевает время работы быстросъемного уплотнения.
Вертлюги УВ-250 и УВ-320

В вертлюгах УВ-250 и УВ-320 применяется патентованный разборный ствол, который позволяет производить ремонт ствола в полевых условиях и с существенной экономией запасных частей. Технические характеристики вертлюгов УВ-250 и УВ-320 приведены в таблице 1.

Вертлюг для буровой установки защищен патентом на полезную модель №52076 от 10.05.2006г.

Таблица 1
ПАРАМЕТРЫ УВ-250 УВ-320
Допустимая (максимальная) нагрузка, кН 2 500 3 200
Динамическая нагрузка (при 100 об/мин), кН 1 450 2 000
Максимальное давление прокачиваемой жидкости (раствора) в стволе, МПа 25 32
Габаритные размеры, мм
высота с переводником 2 850 3 000
ширина по пальцам штропа 1 090 1 212
Масса, кг 2 420 2 980
