РОТОРЫ Р-560 И Р-700

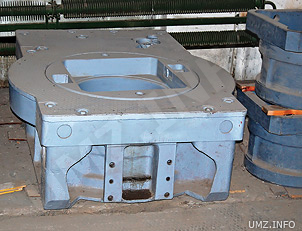

Рисунок 1

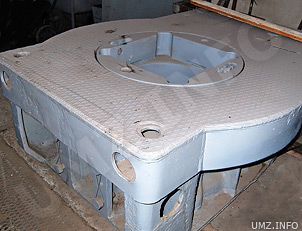

Рисунок 2
Ротор Р-700 Ротор Р-560

Роторы Р-700 (рисунок 1), Р-560 (рисунок 2) предназначены для вращения бурового инструмента и поддержания колонны буровых или обсадных труб при спускоподъемных операциях в процессе бурения нефтяных и газовых скважин. В модернизированных роторах применяются подшипники увеличенной долговечности в быстроходном валу.

Технические характеристики роторов Р-700 и Р-560 приведены в таблице 1.

Таблица 1
ПАРАМЕТРЫ Р-560 Р-700
Диаметр отверстия в стволе ротора, мм 560 700
Допускаемая статическая нагрузка на стол ротора, тс 320 500
Статический крутящий момент на столе ротора, кгсм 5 000 8 000
Частота вращения стола ротора, об/мин, не более 250 250
Передаточное число от приводного вала до стола ротора 3,61 3,61
Расстояние от оси ротора до оси первого ряда зубьев звездочки,мм 1 353 1 353
Габаритные размеры, мм:
длина 2 272 2 312
ширина 1 545 1 625
высота 680 750
Масса, кг 4 850 5 797
