НАСОСЫ ДЛЯ МЕТАЛЛУРГИЧЕСКОЙ ПРОМЫШЛЕННОСТИ

Для черной металлургии производятся трехплунжерные насосы и электронасосные агрегаты с элементами автоматики для комплектования насосно-аккумуляторных станций (НАС). Для цветной металлургии производятся трехпоршневые диафрагменные насосы и электронасосные агрегаты с автоматикой, которые используются на алюминиевых заводах для гидротранспорта сырой бокситовой пульпы в автоклавы выщелачивания при производстве глинозема.


НАСОСЫ ТРЕХПЛУНЖЕРНЫЕ ТИПОВ НТ-1000L И НТ-1000LM ДЛЯ ЧЕРНОЙ МЕТАЛЛУРГИИ

Основные характеристики трехплунжерных насосов НТ-1000L и НТ-1000LM приведены в таблице 1, технические характеристики в таблице 2. На рисунке 1 изображен трехплунжерный насос НТ-1000L.

Таблица 1
ПАРАМЕТРЫ НТ-1000L НТ-1000LM
Мощность (на входном валу насоса), кВт 1 000 1 000
Подача идеальная, м3 100 100
Давление на выходе, МПа 33 33

Таблица 2
ПАРАМЕТРЫ НТ-1000L НТ-1000LM
Длина хода, мм 300 400
Угол развала кривошипов, град. 120
Передаточное число зубчатой передачи 4,13 нет
Тип зубчатого зацепления шеврон нет
Диаметр плунжера, мм 140
Частота двойных ходов в мин 120 90
Размеры клапанной группы по стандарту API Spec 7K №7 №5.5
Конструкция клапанной коробки L-образная
Подшипники трансмиссионного вала роликовые
цилиндрические однорядные
нет
Подшипники опорные коленчатого вала роликовые, сферические двухрядные
Подшипники шатунные роликовые цилиндрические однорядные
Подшипники крейцкопфа роликовые цилиндрические двухрядные
Подшипники шатунные
1. Принудительная (основная) под давлением масла
от шестеренного насоса с электроприводом
2. Самотечная (дублирующая) из накопительных лотков
Тип пневмокомпенсатора на выходе насоса ПК 70-35
Масса насоса (сухая), кг 19 700 11 500


АГРЕГАТЫ НАСОСНЫЕ НА БАЗЕ ТРЕХПЛУНЖЕРНЫХ НАСОСОВ НТ-1000L И НТ-1000LM

Для черной металлургии изготавливаются и поставляются насосные агрегаты в двух вариантах:

АНТ-1000L-ЭПЧР включает:
  1. насос трехплунжерный НТ-1000L;
  2. редуктор одноступенчатый U=2;
  3. электродвигатель частотно-регулируемый типа АДБ-1000У1 (мощность 1 000 кВт, число оборотов в мин – 1 000);
  4. муфту зубчатую на крутящий момент – 2 360 кгс•м
  5. муфту зубчатую на крутящий момент – 1 180 кгс•м
  6. элементы автоматики и управления;
  7. раму монтажную.
АНТ-1000LM-ЭПЧР включает:
  1. насос трехплунжерный НТ-1000LM;
  2. редуктор двухступенчатый U=11;
  3. электродвигатель частотно-регулируемый типа АДБ-1000У1;
  4. муфту зубчатую на крутящий момент – 10 000 кгс•м
  5. муфту зубчатую на крутящий момент – 1 180 кгс•м
  6. элементы автоматики и управления;
  7. раму монтажную.
С поставкой частотно-регулируемого электропривода предлагаются преобразователи частоты тока как в специальных укрытиях с обеспечением микроклимата, так в исполнении для стационарных закрытых цеховых помещений.


НАСОСНЫЕ АГРЕГАТЫ ДЛЯ ЦВЕТНОЙ МЕТАЛЛУРГИИ

Насосные агрегаты диафрагменные пульповые типа АНД-170 с частотно-регулируемым электроприводом, автоматикой и системой управления предназначены для перекачивания сырой бокситовой пульпы на технологические объекты при производстве глинозема на алюминиевых заводах.

Перекачиваемая среда – сырая бокситовая пульпа с параметрами:
  • температура ≤97°С
  • удельный вес ≤1,55 г/см3
  • водородный показатель ≤14рН
Насосные агрегаты могут быть использованы для гидротранспорта других жидких сред с высоким содержанием абразивных частиц при условии согласовывания с производителем. Например, при производстве строительных материалов, гидротранспорте на большие расстояния угольной пульпы, измельченной золы на электростанциях и
во многих других случаях.

Выпускаются следующие модификации насосных агрегатов:

АНД-150-4-200Р
АНД-170-4-250Р
АНД-170-5-320Р
АНД-170-6,3-400Р
АНД-170-8-500Р
АНД-170-10-630Р

Основные параметры насосных агрегатов АНД-170 приведены в таблице 3.

Во всех насосных агрегатах используется кон-струкция одного диафрагменного насоса НД-170.

Технические характеристики диафрагменного насоса НД-170 приведены в таблице 4.

Таблица 3
ПАРАМЕТРЫ АНД-170-4-250Р АНД-170-5-320Р АНД-170-6,3-400Р АНД-170-8-500Р АНД-170-10-630Р
Мощность, кВт 250 320 400 500 630
Подача, м3 178,6
Давление, МПа 4 5 6,3 8 10
Частота вращения коленчатого вала, об/мин 90

Таблица 4
ПАРАМЕТРЫ НД-170
Гидравлическая часть
число цилиндров одностороннего действия, шт. 3
xод поршня, мм 300
диаметр поршня, мм 220
разделитель жидких сред диафрагма
число разделителей сред 3
присоединительные размеры клапанной группы по API Spec 7K №10
демпфер низкочастотных и высокочастотных колебаний
давления на выходе насоса
пневмокомпенсатор ПК-70
охлаждение цилиндропоршневых групп принудительное водомасляной эмульсией
от автономного источника без слива на грунт
Механическая часть
тип зубчатой передачи шеврон
передаточное число зубчатой передачи 4,13
смазка узлов трения (подшипники, ползуны, направляющие
ползунов, зубчата передача)
жидкостная принудительная
и дублирующая самотечная
Масса насоса (сухая), кг 24 500

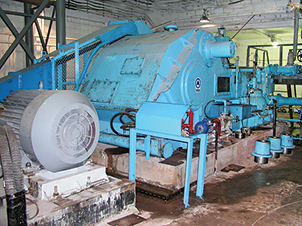

Рисунок 1
Насосный агрегат АНД-150-4-200Р Насосный агрегат типа АНД-170 включает:
  1. насос диафрагменный НД-170;
  2. частотно-регулируемый электропривод с клиноременной передачей;
  3. систему управления и автоматики;
  4. пульт управления с приборами контроля, жидкокристаллический дисплей, отображающий текущую информацию, память текущей информации;
  5. комплекты инструмента и приспособлений для технического обслуживания;
  6. запасные части (объем запасных частей определяет заказчик).
На рисунке 1 показан насосный агрегат АНД-150-4-200Р, установленный и эксплуатируемый в ОАО «Уральский алюминиевый завод», г. Каменск-Уральский Свердловской обл.
