МОДЕРНИЗАЦИЯ БУРОВЫХ НАСОСОВ

Рисунок 1

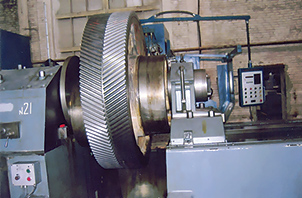

Нарезание шеврона на кривошипном валу
Рисунок 2

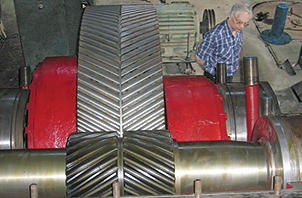

Установка кривошипно-ползунного механизма и трансмиссионного вала с зубчатой передачей шевронного типа в станине ремонтного бурового насоса типа УНБ-600А
Поступающее с мест эксплуатации буровые насосы проходят глубокую модернизацию с внедрением лучших конструкторских и технологических разработок.

Примером тому может служить модернизация бурового насоса типа УНБ-600А и его аналогов.

Буровые насосы типа УНБ-600А, после эксплуатации, как правило, имеют:
  • полностью изношенное зубчатое зацепление;
  • изношенные или разрушенные подшипники кривошипно-ползунного механизма и трансмиссионного вала;
  • сломанные концы трансмиссионного вала;
  • изношенные посадочные поверхности гидравлических коробок.
На заводе, такие базовые детали, как косозубая зубчатая передача заменяется зубчатой передачей шевронного типа с узкой технологической канавкой, что значительно улучшает работу кривошипно-шатунного механизма.

Рисунок 3
На рисунке 1 показано нарезание шеврона на кривошипном валу.

На рисунке 2 показана установка кривошипно-ползунного механизма и трансмиссионного вала с зубчатой передачей шевронного типа в станине ремонтного бурового насоса типа УНБ-600А.

После модернизации буровые насосы типа УНБ-600А выходят с завода под аббревиатурой УНБ-600АШ.

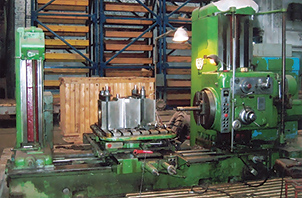

Расточка посадочных поверхностей в гидравлической коробке
Рисунок 4
Налажено производство запасных частей к буровым насосам типа УНБТ-950А.

На рисунке 3 показана расточка посадочных поверхностей в гидравлической коробке. На рисунке 4 показана гидравлическая коробка после изготовления.

Гидравлические коробки к буровым насосам УНБТ-950А изготавливаются из поковок и материалов, хорошо поддающихся ремонту методами наплавки.
Гидравлическая коробка после изготовления
