ЛЕБЕДКИ ВСПОМОГАТЕЛЬНЫЕ ТИПОВ ЛВ-44-2 И ЛВ-50ВГ

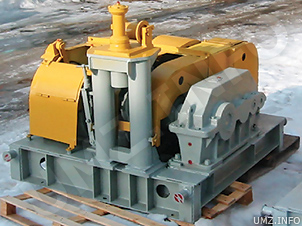

Рисунок 1

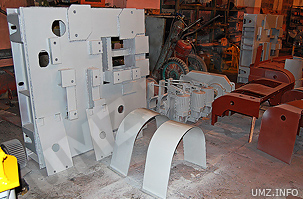

Рисунок 2
Лебедки вспомогательные типов ЛВ-44-2 и ЛВ-50ВГ Лебедки вспомогательные типов ЛВ-44-2 и ЛВ-50ВГ

Лебедки вспомогательные типов ЛВ-44-2 и ЛВ-50ВГ (рисунки 1 и 2) предназначены для транспортирования грузов и инструмента с приемных мостиков на буровую площадку, подъема грузов, свинчивания и развинчивания обсадных труб.

Технические характеристики вспомогательных лебедок ЛВ-44-2 и ЛВ-50ВГ приведены в таблице 1.

Вспомогательная лебедка ЛВ-50ВГ комплектуется взрывозащищенным электрооборудованием:
  • электродвигатель приводной, имеющий уровень взрывозащиты 1ExdBT4x;
  • тормоз ТКГ-300 с толкателем, имеющим уровень взрывозащиты I Exd II Cт4;
  • преобразователь, позволяющий осуществлять глубину регулирования от 0 до 100%.
Лебедки вспомогательные защищены патентом на полезную модель №41010 от 10.10.2004г.
Лебедки вспомогательные типов ЛВ-44-2 и ЛВ-50ВГ

Таблица 1
ПАРАМЕТРЫ ЛВ-44-2 ЛВ-50ВГ
Мощность, кВт 15 18,5
Натяжение каната, кН (т.с):
на барабане Ø240мм 44 (4,5) 50 (5)
на барабане Ø500мм 24,5 (2,45) 27 (2,7)
Скорость навивки каната, м/с:
на барабане Ø240мм 0,36 0,36
на барабане Ø500мм 0,63 0,63
Тормозной момент тормоза ТКГ-300 (регулируется пружиной),
Н•м (кгс•м)
300 (30) 300 (30)
Максимальный момент передаваемый предохранительной муфтой,
Н•м (кгс•м)
196 (19,6) 225 (22,5)
Масса лебедки (сухая), кг 1 857 1 870
Масса пульта управления, кг 39,4 44


В ПРОИЗВОДСТВЕ
