МАНИФОЛЬД МБ-250

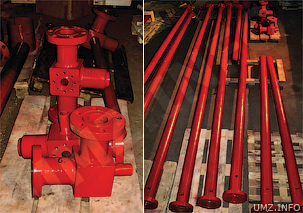

Рисунок 1
Манифольд буровой МБ-250 Манифольд буровой МБ-250 (рисунок 1) предназначен для траспортирования бурового раствора от буровых насосов до фланца стояка в буровой вышке и к трубопроводу, обвязывающему устройства системы приготовления и очистки раствора буровых установок.

Технические характеристики манифольда МБ-250 приведены в таблице 1.

Таблица 1
ПАРАМЕТРЫ МБ-250
Давление рабочее, МПа 25,0
Давление пробное, МПа 37,5
Диаметр условного прохода, мм 100
Масса, кг 5 000

МАНИФОЛЬД МПБ5-80х35

Манифольд МПБ5-80х35 служит для проведения комплекса мероприятия по ликвидации газо-нефтепроявлений в процессе бурения нефтяных и газовых скважин.

Манифольд предназначен для комплектации противовыбросового оборудования по 1-2-5-ой схеме ГОСТ 13862-80 на рабочее давление
до 35 МПа включительно.

Манифольд предназначен для эксплуатации в умеренном и холодном (-45°, +45°) микроклиматических районов по ГОСТ 16350-80.

Технические характеристики манифольда МПБ5-80х35 приведены в таблице 30.

Таблица 2
ПАРАМЕТРЫ МПБ5-80х35
Схема противовыбросового оборудования по ГОСТ 13862-80 1 и 5
Условный проход, мм 80
Рабочее давление, МПа 35
Общая длина труб, м не менее 112
Тип запорных устройств Задвижки 3М-80х35 с ручным управлением
Задвижки 3М-80Гх35 с дистанционным гидроуправлением
Тип дроссельных устройств Дроссели ДР-80х35 с ручным управлением и
ДР-80Гх35 с дистанционным управлением
Управление дистанционной задвижкой 3М-80Гх35 От станции управления
противовыбросовым оборудованием
Управление дистанционным дросселем От пульта управления дросселем
Рабочее давление в системе управления задвижками и в дросселе МП 10
Температура скважинной среды, не более °С 120
Масса манифольда, в собранном виде, кг: 8 260
