СИЛОВЫЕ АГРЕГАТЫ

Рисунок 1
Рисунок 2
Силовые агрегаты Силовые агрегаты


Рисунок 3

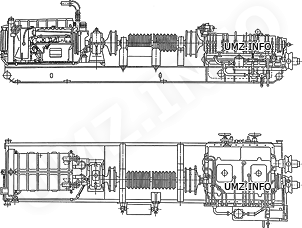

Силовые агрегаты Агрегаты силовые АСДУ-1ШК-500-У2 (рисунок 1), АСДУ-2Ш-КП-У2 (рисунок 2) и АСДУ-2Ш-500/580-У2 (рисунок 3) предназначены для привода буровой лебедки и буровых насосов. Технические характеристики силовых агрегатов приведены в таблице 1.

Таблица 1
ПАРАМЕТРЫ АСДУ-1ШК-500-У2 АСДУ-2Ш-500/580-У2 АСДУ-2Ш-КП-У2
Количество шкивов, шт 1 2 2
Диаметр шкива, мм 500 500 и 580 500 и 500
Габариты, мм
ширина 1 655 1 655 2 650
длина 5 174 7 100 9 187
высота 1 653 1 713 1 922
Масса, кг 4 833 6 384 16 278


РЕДУКТОРЫ РЦС 1,53 И РЦС 2,08

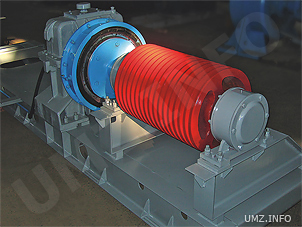

Редукторы РЦС 1,53 и РЦС 2,08 входят в состав силовых агрегатов. Служат для передачи момента от дизельных двигателей к приводным шкивам агрегата силового. На рисунке 1 показан редуктор в составе силового агрегата.

Основные технические данные и характеристики редуктора приведены в таблице 2.

Таблица 2
ПАРАМЕТРЫ РЦС 1,53 РЦС 2,08
Мощность, кВт 315 420
Частота вращения входного вала, об/мин 1 200 (1 600) 2 000
Передаточное число 1,53 2,08
Масса, кг 720 720
