НАСОСНЫЕ МОДУЛИ И НАСОСНЫЕ АГРЕГАТЫ


НАСОСНЫЕ МОДУЛИ

Рисунок 1
Насосный модуль Наше предприятие разработало ряд типовых решений по изготовлению насосных модулей, предназначенных для эксплуатации в составе буровой установки и служащих для подачи бурового раствора под высоким давлением при бурении разведочных, эксплуатационных скважин и других видов работ по строительству скважин при температуре окружающего воздуха от -60°С до + 40°С. Принципиальная схема расстановки оборудования в насосном модуле показана на рисунке 1.

Основные технические характеристики модулей насосных представлены в таблице 1.

Модули насосные поставляются в максимальной заводской готовности с установленной электроарматурой и элементами жизнеобеспечения и устанавливаются на подготовленную, ровную поверхность (дорожные плиты, бетонные блоки, сваи и т.д.). Для обеспечения мобильности могут устанавливаться на шасси (рисунок 2).

Каркас модуля представляет собой цельносварную металлическую конструкцию, обшитую с наружной стороны стальным оцинкованным профилированным листом с полимерным покрытием. В качестве утеплителя используется пенополиуретан или минеральная вата (100 мм). Внутренняя отделка может быть выполнена из панелей МДФ, ДВП или ПВХ с ламинированным


Мобильный насосный модуль

покрытием. Пластиковые окна имеют одно-, двух- или трехкамерный стеклопакет, при транспортировке закрываются стальными щитами. Вентиляция здания естественная, через открывающиеся окна.
Рисунок 2

Таблица 1
ПАРАМЕТРЫ 02.025.100 02.025.200 02.025.300 02.025.500 02.025.600 02.025.700 02.025.800
Компоновка модульная мобильная (полуприцеп
САВ 98762-0000010)
Насос НБТ-475L НБТ-475L НБТ-475L НБТ-600L НБТ-600L НБТ-750L НБТ-1000L
мощность, кВт 475 475 475 600 600 750 1 000
идеальная подача, л/с 17,2–46,1 17,2–46,1 17,2–46,1 19,8–44,5 19,8–44,5 19,8–49,7 23,9–51,0
предельное давление, МПа 25,0–9,5 25,0–9,5 25,0–9,5 25,0–12,4 25,0–12,4 35,0–13,9 35,0–18,0
Привод электрич. дизельный дизельный
CА-10-1
электрич. дизельный
CА-10-1
электрический
марка AF423SА6 CATERPILLAR
C-18
6ЧН21/21
(210Д-2)
Af423МА6 6ЧН21/21
(225Д-1)
AF423МB6 AF423LB6
мощность, кВт 500 470 375 630 600 850 1 000
регулирование ПЧ АКП ALLISON
4700 OFS
Гидротрансфор-
матор ГЗ-675
ПЧ не регулируемый ПЧ ПЧ
Габаритные размеры модуля, мм
длина 8 000 10 000 12 000 8 000 12 000 18 000 18 000
ширина 3 000 3 000 3 000 3 000 3 000 3 000 3 000
высота 2 800 2 800 2 800 2 800 2 800 2 800 2 800
Масса модуля, кг 20 000 21 500 25 000 20 500 25 000 58 000 58 000

Возможна установка канальных вентиляторов и оконных кондиционеров. Степень огнестойкости здания – 3, категория помещения – В. Для электроснабжения модуля необходимо напряжение 220В (380 В) 50Гц. Дополнительно каждый блок-контейнер комплектуется:
  • осветительными приборами;
  • системой отопления с электроотопителями;
  • пожарно-охранной сигнализацией.

НАСОСНЫЕ АГРЕГАТЫ НА БАЗЕ БУРОВЫХ ТРЕХПОРШНЕВЫХ НАСОСОВ

Насосный агрегат с частотно-регулируемым электроприводом на базе бурового насоса НБТ-1000L предназначен для замены в буровых установках с нерегулируемыми электроприводами буровых насосов типа УНБ-600А, где по условиям технологии бурения требуется высокая гидравлическая мощность и глубокое регулирование подачи, особенно при проходке горизонтальных отводов большой протяженности. При новом проектировании могут быть использованы в буровых установках грузоподъемностью 200 тонн и более.

Насосный агрегат включает в себя следующее оборудование:
  • насос буровой трехпоршневой НБТ-1000L;
  • электродвигатель;
  • клиноременную передачу с ограждением;
  • натяжные устройства электропривода;
  • раму;
  • подъемник консольно-поворотный ПКП-1 грузоподъемностью 1 т.

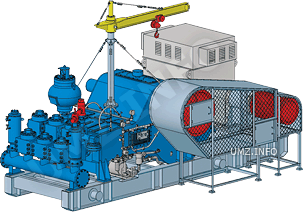

На рисунке 3 приведен общий вид насосного агрегата с частотно-регулируемым электроприводом на базе бурового насоса НБТ-1000L, смонтированного на общей раме.



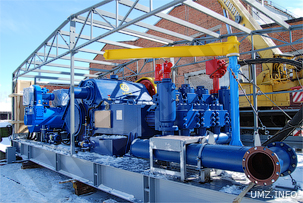

Насосный агрегат



Рисунок 3

Рисунок 4

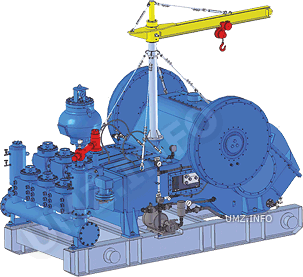

Насосный агрегат На рисунке 4 приведен общий вид насосного агрегата с использованием электродвигателя производства ООО «Кранрос» с усиленной модифицированной опорой ротора. Это позволяет ведущий шкив клиноременной передачи установить непосредственно на вал электродвигателя и исключить трансмиссию привода, что снижает общую массу и уменьшает габаритные размеры.

Рисунок 5

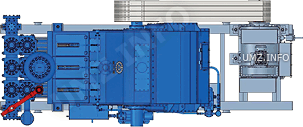

На рисунке 5 приведен общий вид насосного агрегата с использованием дискообразных короткозамкнутых асинхронных электродвигателей производства ООО «Кранрос».Буровой насос НБТ-1000L приводится двумя электродвигателями по 600 кВт каждый, роторами которых являются концевые части трансмиссионного вала насоса.

Данный насосный агрегат имеет облегченную массу и значительно уменьшенные габариты, что позволяет увеличить мобильность и сделать возможность транспортировки воздушным транспортом.
Насосный агрегат с использованием дискообразных короткозамкнутых асинхронных электродвигателей
