ЛЕБЕДКИ БУРОВЫЕ С РЕДУКТОРНЫМ ЭЛЕКТРОПРИВОДОМ

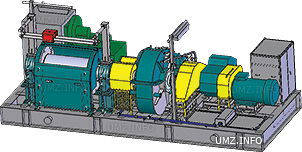

Рисунок 1
Лебедки буровые с редукторным электроприводом Основные функции буровой лебедки в процессе строительства скважин:
  • спуск и подъем бурильных труб;
  • спуск обсадных труб;
  • подача бурильного инструмента на забой в процессе бурения;
  • аварийный подъем инструмента.

Лебедки предназначены для эксплуатации в условиях умеренного климата, исполнения У, категория размещения I по ГОСТ 15150. В зависимости от заказа все электрооборудование может иметь стандартную степень защиты IP54 или взрывозащищенное исполнение с уровнем взрывозащиты 2ЕхеIIТЗ по ГОСТ Р51330.0. Главный электропривод – частотно-регулируемый на базе низковольтного асинхронного электродвигателя с короткозамкнутым ротором.

Основные параметры и характеристики буровых лебедок приведены в таблице 1. Общий вид буровой лебедки приведен на рисунке 1.

Таблица 1
ПАРАМЕТРЫ ЛБ450-
1250 ЭР
ЛБ420-
1250 ЭР
ЛБ400-
1250 ЭР
ЛБ370-
1250 ЭР
ЛБ320-
1000 ЭР
ЛБ270-
1000 ЭР
ЛБ250-
1000 ЭР
ЛБ225-
1000 ЭР
ЛБ200-
1000 ЭР
Допускаемая нагрузка на крюке, т 450 420 400 370 320 270 250 225 200
Мощность номинальная (на входе)
не менее, кВт
1 250 1 250 1 250 1 250 1 000 1 000 1 000 1 000 1 000
Тип электродвигателя Электродвигатель асинхронный короткозамкнутый частотно-регулируемый низковольтный
Частота вращения вала электродвигателя, об/мин 0...1 800
Род тока электропривода Переменный
Число электродвигателей главного привода 1
Число передач Две передачи
Скорость крюка, м/с: 0...1,6 0...1,6 0...1,6 0...1,6 0...1,5 0...1,65 0...1,65 0...1,7 0...1,7
Диаметр талевого каната, мм 35 35 35 35 32 32 32 28 28
Оснастка талевой системы 6x7 6x7 6x7 6x7 6x7 5x6 5x6 5x6 5x6
Диаметр барабана/длина, мм 670 / 1 360 630 / 1 180
Габаритные размеры, мм
длина 7 000 6 680
ширина 3 016 3 016
высота 2 626 2 626
Масса, кг 26±7,5% 22,5±7,5% 19,5±7,5%

Буровые лебедки с редукторным электроприводом представляет собой моноблочную конструкцию, включающую следующие основные механизмы и машины, собранные по единообразной кинематической схеме на одной стальной раме:
  • подъемный вал с барабаном и подшипниковыми опорами;
  • редуктор зубчатый двухступенчатый с двумя передачами частоты вращения на выходной вал;
  • редуктор зубчатый вспомогательный;
  • систему тормозов подъемного вала барабана лебедки и вспомогательного редуктора;
  • систему жидкой смазки всех подшипниковых узлов редукторов, включая подшипниковые опоры подъемного вала барабана;
  • главный электропривод;
  • систему ограждений и датчиков, обеспечивающих безопасную эксплуатацию;
  • систему обогрева маслобака и маслопроводов в холодное время года;
  • контрольно-измерительные приборы (расположенные в электро- и гидрошкафах);
  • освещение;
  • успокоитель талевого каната.
Спускоподъемные операции могут осуществляться главным электроприводом при постоянстве мощности, то есть в наиболее экономичном режиме.

Процесс бурения производится и управляется как непосредственно бурильщиком (так называемый «ручной режим») из кабины, так и системой АСУ по программе в автоматическом режиме.
При этом задействован либо главный электропривод, либо вспомогательный редуктор.

При выполнении спускоподъемных операций оперативное торможение производится: главным электродвигателем вплоть до полной остановки груза на заданной высоте. Аварийное торможение производится электрогидравлическим дисковым тормозом типа SHI-201FC. При внезапном обесточивании и других подобных ситуациях мгновенно срабатывает электрогидравлический дисковый тормоз, предотвращая падение груза.

Стояночный тормоз обеспечивает заторможенное состояние барабана при длительных остановках. Управление буровой лебедкой осуществляется с пульта бурильщика, расположенного в специальной кабине.

Буровые лебедки с редукторным электроприводом приведенные в таблице построены по одной конструктивно-подобной схеме, имеют кинематические параметры СПО с максимальной унификацией механического и электрического оборудования.

В буровых лебедках грузоподъемностью 200...320 тонн для главного электропривода зубчатые редукторы разработаны на базе одного корпуса с использованием однотипных подшипников и валов. Необходимые передаточные числа для двух передач «быстрая» и «тихая» редукторов с унифицированным корпусом получены сменной гитарой шестерен.
