БУРОВЫЕ СООРУЖЕНИЯ НБО 3Д86-1

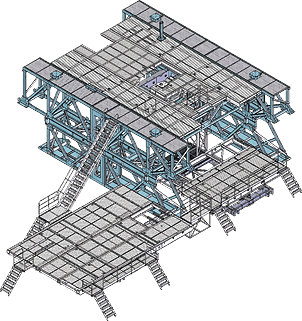

Рисунок 1
Буровые сооружения НБО 3Д86-1 Буровые сооружения предназначены для монтажа и размещения основного и вспомогательного оборудования, обеспечения их конструктивной и функциональной взаимосвязи при бурении и транспортировке.

В состав буровых сооружений набора бурового оборудования 3Д86-1 входят:
  • фундамент;
  • основание;
  • буровая вышка ВБ 53/320М;
  • каркасно-панельные укрытия;
  • приемные мостки и стеллажи.
Основание набора бурового оборудования 3Д86-1 (рисунок 1) состоит из следующих основных элементов:
  • основание вышечного блока;
  • основание лебедочного блока;
  • основание приводного блока.
Технические характеристики основания набора бурового оборудования 3Д86-1 представлены в таблице 1.

Таблица 1
ПАРАМЕТРЫ ОСНОВАНИЕ
НБО 3Д86-1
Отметка пола буровой площадки, м 6,5
Общая масса основания вышечного блока, кг 76 022
Отметка пола лебедочного блока, м 1,4
Общая масса основания лебедочного блока, кг 9 484
Отметка пола приводного блока, м) 1,4
Общая масса основания приводного блока, кг 17 400
