БУРОВЫЕ СООРУЖЕНИЯ БУРОВОЙ УСТАНОВКИ БУ-3000 ЭУК-1М

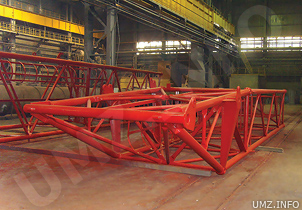

Рисунок 1
Буровые сооружения буровой установки БУ-3000 ЭУК-1М Буровые сооружения предназначены для монтажа и размещения основного и вспомогательного оборудования, обеспечения их конструктивной и функциональной взаимосвязи при бурении и транспортировке.

В состав буровых сооружений буровой установки БУ 3000 ЭУК-1М входят:
  • основания;
  • буровая вышка ВМ 45/200Р;
  • каркасно-панельные укрытия;
  • приемные мостки;
  • стеллажи.
Рисунок 2
Основание буровой установки БУ-3000 ЭУК-1М состоит из следующих основных элементов:
  • основание вышечно-лебедочного блока;
  • основание блока резервуаров цементировочной системы;
  • основание блока насосов;
  • компрессорный блок;
  • блок распредустройств.
Основания блоков собранны в эшелон и движутся по направляющим балкам.

Вышка ВМ 45/200Р и основание вышечно-лебедочного блока БУ 3000 ЭУК-1М изображены на рисунке 2. Технические характеристики представлены в таблице 1.
Буровые сооружения буровой установки БУ-3000 ЭУК-1М

Таблица 1
ПАРАМЕТРЫ ВМ 45/200Р
Отметка пола буровой площадки, м 7,2
Расстояние от земли до основания вышечно-лебедочного блока, установленного на направляющие, м 2,2
Давление направляющих на грунт Н/м2 (кгс/см2) 1,2х105 (1,2)
Тип вышки мачтовая, секционная, трубчатая
с прямоугольным поперечным сечением
Допустимая нагрузка на крюке при оснастке 5х6, кН (тс) 2 000 (200)
Расстояние от стола ротора до низа рамы кронблока, м 45,0
Расстояние по вертикали между осями нижних и верхних опорных шарниров, м 47,55
База нижняя (расстояние между осями опорных шарниров ног вышки), м 10
База верхняя (расстояние между опорами рамы кронблока), м
вдоль оси приемного моста 2,3
поперек оси приемного моста 2,3
Масса, кг 28 640
