АГРЕГАТ ГИДРАВЛИЧЕСКИЙ

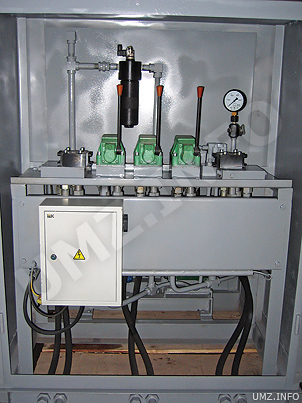

Рисунок 1
Агрегат гидравлический Агрегат гидравлический (рисунки 1 и 2) входит в состав механизма перемещения и выравнивания, который предназначен для перемещения эшелона блоков буровой установки с точки бурения на другую в пределах разбуриваемого куста скважин, для выравнивания вышечно-лебедоч-ного блока при проседании направляющих в грунт.

Основные технические данные и характеристики агрегата гидравлического приведены в таблице 1.

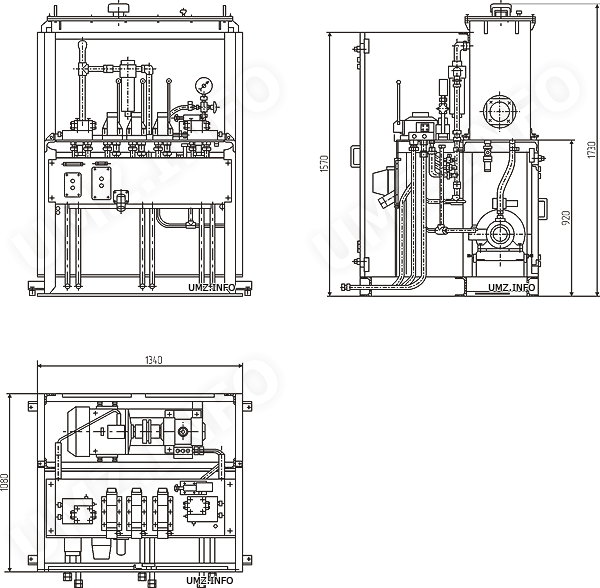

Рисунок 2
Агрегат гидравлический

Таблица 1
ПАРАМЕТРЫ АГРЕГАТ ГИДРАВЛИЧЕСКИЙ
Производительность, дм3/мин 17
Рабочее давление, МПа (кгс/см2) 16 (160)
Насос Н401У
мощность, кВт 7,5
частота вращения, об/мин 1 450
Электродвигатель 4А132S4У3
мощность, кВт 7,5
частота вращения, об/мин 1 450
Нагреватель масла ТЭН78А13/0,5С220, шт. 4
мощность, кВт 0,5
напряжение, В 220
Емкость бака, м3 0,2
Рабочая жидкость – минеральное масло с вязкостью, сСт 20...400
Рекомендуемые марки масел
зимой АМГ10 ГОСТ 6794
всесезонное ВМГ3 ТУ-38-1-196-68 ЭШ ГОСТ 10363
летом 1 ВНИИ НП-403 ГОСТ 16728
турбинное ТП 22, ТП 30 ГОСТ 9972
