ТЕЛЕЖКА МЕХАНИЗМА АСП

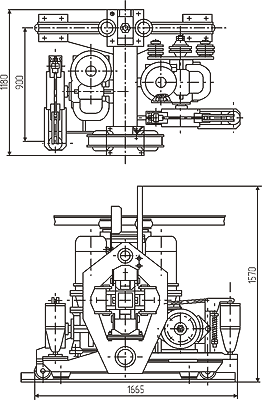

Рисунок 1
Рисунок 2
Тележка механизма АСП

Тележка (рисунки 1 и 2) входит в состав механизма расстановки свечей, который используется для перемещения свечи с центра скважины на подсвечник и обратно.

Технические данные тележки приведены в таблице 1.
Тележка механизма АСП

Таблица 1
ПАРАМЕТРЫ ТЕЛЕЖКА МЕХАНИЗМА АСП
Скорость передвижения тележки, м/с 0,4
Привод перемещения тележки:
электродвигатель МТК-III-6
мощность двигателя, кВт 3,5
частота вращения, об/мин 885
Редуктор червячный реверсивный
передаточное число редуктора 22
модуль, мм 5
Тормоз колодочного типа ТКГ-300
Габаритные размеры, мм
длина 1 665
ширина 1 200
высота 1 570
Масса, кг 1 640
