ЭЛЕКТРОМАГНИТНЫЙ ПОРОШКОВЫЙ ТОРМОЗ ТЭП-45

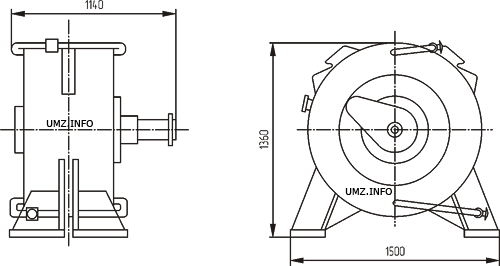

Рисунок 1
Электромагнитный порошковый тормоз ТЭП-45 Электромагнитный порошковый тормоз ТЭП-45 (рисунки 1 и 2) предназначен для торможения и удержания на весу груза, спускаемого через исполнительный механизм. Используется для работы в невзрывоопасной окружающей среде, не содержащей химически агрессивных примесей, вредно действующих на изоляцию тормоза. Технические характеристики приведены в таблице 1.

Принцип действия тормоза основан на использовании электромагнитных сил, действующих в заполненном ферромагнитным порошком зазоре тормоза. Под действием постоянного магнитного потока, создаваемого катушками возбуждения при прохождении через них постоянного тока, порошок втягивается в рабочие зазоры тормоза, создавая механическую связь между статором и ротором. После отключения катушек возбуждения магнитный поток исчезает, порошок выбрасывается из воздушных зазоров и происходит расцепление ротора и статора. Возможна поставка в комплекте со шкафом генерации и управления током возбуждения статора.

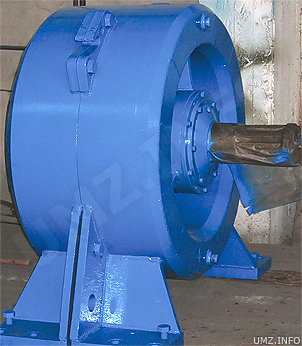

Рисунок 2
Электромагнитный порошковый тормоз ТЭП-45

Таблица 1
ПАРАМЕТРЫ ТЭП-45
Номинальный момент, кН/м 45
Напряжение возбуждения, В 127
Ток возбуждения, А 10
Частота вращения, об/мин 500
Габариты, мм
длина 1 140
ширина 1 500
высота 1 360
Масса, кг, не более 4 135
