КРОНБЛОКИ УКБ-6-250, УКБ-6-270, УКБ-7-400, УКБ-7-600

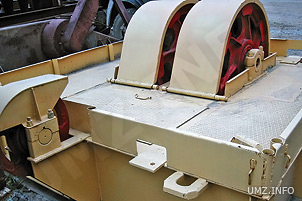

Рисунок 1
Рисунок 2
Кронблок

Кронблоки УКБ-6-250, УКБ-6-270, УКБ-7-400 и УКБ-7-600 (рисунки 1 и 2) являются неотъемлемой частью полиспаста, применяемого для выигрыша в силе. Они предназначаются для ведения спускоподъемных операций, подачи инструмента на забой и других вспомогательных работ, необходимых при бурении нефтяных скважин.

Параметры кронблоков приведены в таблице 1.

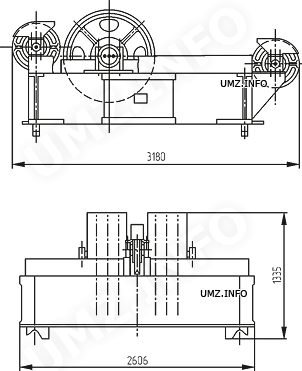

Кронблок УКБ-6-250

Таблица 1
ПАРАМЕТРЫ УКБ-6-250 УКБ-6-270 УКБ-7-400
(3Д86-1)
УКБ-7-400
(3Д86-2)
УКБ-7-600
Максимальная нагрузка, кН 2 500 2 700 4 000 4 000 5 900
Диаметр шкива, мм
полиспаста 1 000 1 120 1 120 1 120 1 400
вспомогательного 250 490 710
Профиль желоба шкивов под канат диаметром, мм
полиспаста 28 32 32 32 35
вспомогательного 17 17 35
Число основных шкивов 6 6 7 7 7
Габаритные размеры, мм
длина 3 180 2 320 2 220 3 230 3 960
ширина 2 606 1 440 1 490 3 190 3 830
высота 1 335 1 322 1 590 2 440 5 3760
Масса, кг 3 860 3 444 3 560 6 400 12 075
