МЕХАНИЗМ КРЕПЛЕНИЯ НЕПОДВИЖНОЙ ВЕТВИ ТАЛЕВОГО КАНАТА

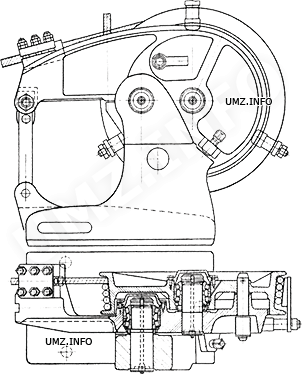

Рисунок 1

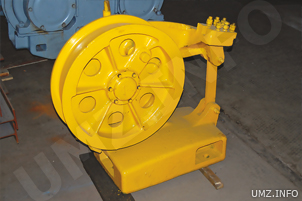

Рисунок 2
Механизм крепления неподвижной ветви талевого каната

Механизм крепления неподвижной ветви талевого каната обеспечивает:
  • крепление неподвижной ветви талевого каната;
  • смену и перепуск талевого каната для оперативного удаления его изношенной части;
  • установку датчика веса бурильного инструмента и обсадных труб.
Общий вид механизма крепления неподвижной ветви талевого каната показан на рисунках 1 и 2.

Основные параметры приведены в таблице 1.
Механизм крепления неподвижной ветви талевого каната

Таблица 1
ПАРАМЕТРЫ МЕХАНИЗМ КРЕПЛЕНИЯ
Диаметр барабана, мм 700 750 900
Диаметр талевого каната, мм 28–32 28–35 38
Максимально допустимое натяжение каната, кН 350 340 520
Число витков на барабане, шт 4 4 4
Нагрузка на датчик веса, кН 100 100 300
Габаритные размеры, мм
длина 1 110 1 250 1 390
ширина 385 565 500
высота 1 060 1 250 1 285
Масса, кг 620 860 1 455
