БУРОВЫЕ ЛЕБЕДКИ ЛБУ-1200, ЛБУ-1200К, ЛБУ-1200Д-1

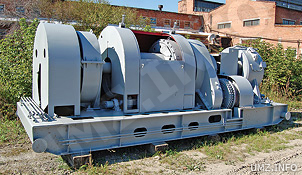

Рисунок 1

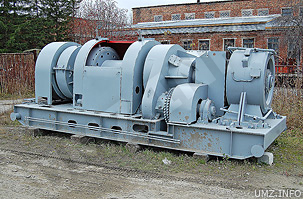

Рисунок 2
Буровые лебедки ЛБУ-1200, ЛБУ-1200К, ЛБУ-1200Д-1 Буровые лебедки ЛБУ-1200, ЛБУ-1200К, ЛБУ-1200Д-1

Буровые лебедки ЛБУ-1200, ЛБУ-1200К, ЛБУ-1200Д-1 (рисунки 1 и 2) являются основным механизмом спускоподъемного комплекса буровой установки. Технические характеристики буровых лебедок приведены в таблице 1. Основная функция лебедки – наматывание на барабан, сматывание с барабана и стопорение ведущей струны талевого каната при выполнении следующих операций технологического процесса строительства скважин:
  • спуск и подъем бурильного инструмента;
  • спуск обсадной трубы;
  • подача инструмента на забой;
  • передача вращения ротору;
  • подъем и опускание вышки;
  • аварийный подъем инструмента.

Таблица 1
ПАРАМЕТРЫ ЛБУ-1200 ЛБУ-1200К ЛБУ-1200Д-1
Максимальная грузоподъемность, т
оснастка 5х6 225 200 200
оснастка 6х7 250 320
Расчетная мощность на входе в лебедку, кВт 710 645 710
Диаметр талевого каната, мм 32 28 32
Число скоростей вращения подъемного вала 5 6 7
Размер подъемного барабана, мм
диаметр 800 650 800
длина 1 030 840 1 030
Тормозная система Ленточный тормоз с управляющим балансиром
Тормоз вспомогательный Гидродинамический
УТГ-1450
Электромагнитный
ТЭП-45
Гидродинамический
УТГ-1450
Размеры тормозного шкива, мм
диаметр 1 450 1 180 1 450
ширина 250 250 250
Габаритные размеры, мм
длина 7 250 5 750 7 407
ширина 3 545 3 181 2 776
высота 2 865 2 598 2 575
Масса, кг 26 547 22 800 23 872


В ПРОИЗВОДСТВЕ
